Контрольно-пропускной пункт

Описание

Конструктивные решения для производства здания контрольно-пропускного пункта.
Здание КПП - одноэтажное, размер в плане в осях 7,76х3,76 м. Высота здания 4,2 м. В здании размещены помещение охраны, тамбур, санузел. Каркас здания из стальных стоек и балок, к которому крепятся ограждающие конструкции стен. Устраивается тепло- и пароизоляция стен, внутренняя облицовка стен и перегородок - панелями Гипрок. Кровля односкатная с организованным внутренним водостоком. Здание снаружи обшито фасадной доской из древесно-полимерного композита на подготовленный каркас.Фриз обшивается алюминиевыми композитными панелями.

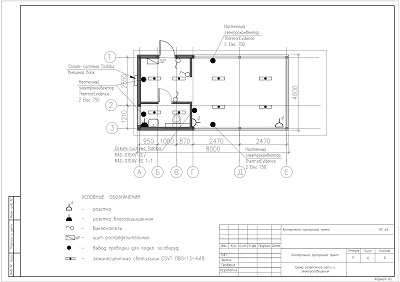

В архиве файлы с чертежами КПП в AutoCAD и PDF. Представлены общие данные, схема расположения свай и фундаментов, стоек, балок и прогонов, план кровли и перегородок, разрезы и узлы, виды, схема розеточной сети и электроосвещения.
Могут заинтересовать проектировщиков, конструкторов и производителей.
